TC-72

آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي

TC-72 Automatic Stop Cylinder Screen Printing Press
آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72
طلب سعر الآن
الوصف

تُستخدم هذه الآلة (مكبس الطباعة الحريرية) بشكل أساسي في عمليات الطباعة في مختلف القطاعات الصناعية، كما إنها مناسبة بشكل خاص لطباعة الأغشية الرقيقة عالية الدقة لمختلف المنتجات مثل المنتجات الكهربائية والمنتجات الإلكترونية والأجهزة المنزلية والسيارات. كما تشمل مواد الطباعة المناسبة مادة PET، و PVC، وPC، ورق ترانسفير، وورق الملصقات، و IMD، والأغشية MEM-BRANE، ومفاتيح التبديل الإلكتروني، وملصقات لوحة العدادات ومواد أخرى.

تتبنى آلة طباعة الشاشة الحريرية الأسطوانية بنظام الإيقاف الأوتوماتيكي، سلسلة TC-72 العديد من التقنيات المبتكرة لطباعة الألواح:
1. وحدة التغذية (التلقيم) بالشفط/ بالسحب المسبق: وحدة التغذية هذه مجهزة بمنفاخ مؤين وكاشف (حساس) دقيق للصوت، بحيث يمكنه حل مشكلة المواد اللزجة ويمنع حدوث خدوش أو كشط على المواد.
2. وحدة تغذية المواد الكهربائية المضادة للكهرباء الساكنة: تعتمد وحدة التغذية هذه على التغذية بالتفريغ والتي تمنع حدوث كشط أو خدش للمواد أثناء التسليم، كما أن ضبطها سهل ومريح.
3. أسطوانة الإيقاف: مجهزة بأسطوانة إيقاف أمامية وموضع الألياف البصرية التوجيهية الجانبية لضمان تحديد المواضع بدقة.
4. باعتماد نظام الكاشطة الهوائية: يمكنها تبسيط الهيكل الرئيسي للمكبس. ويتم إجراء العملية بشكل مريح، في حين أن تكلفة الصيانة والطباعة منخفضة.
تضمن الترقية المدرجة أن آلة الطباعة يمكن أن تحقق الطباعة بالشاشة الحريرية المثالية على مواد الألواح التي يتراوح سمكها من 0.05 إلى 0.8 مم. كما يمكن أن تصل دقة الطباعة إلى 0.03 مم. وستكون دقة تسجيل الألوان أكبر بعشرة أضعاف.

الخواص
الموديل TC-72
أقصى قياس لركائز الطباعة أو ورق الطباعة (مم) 520×720
أدنى قياس لركائز الطباعة أو ورق الطباعة (مم) 250×300
قياس إطار الشاشة (مم) 900×920
سرعة الطباعة (قطعة/ ساعة) 400 - 2400
مزود الطاقة 3P 380V 50Hz 7 Kw
مواصفات الغاز المستخدم 2251 / دقيقة، 5 إلى 7 كجم
الوزن (كجم) 3550
الأبعاد (مم) 3250×2550×2080
تفاصيل
    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

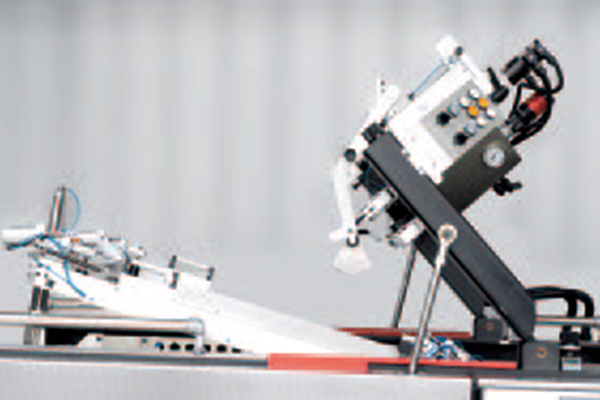

    2. تم تجهيز ماكينة الطباعة هذه بنظام رفع الشاشة المائل من النوع المفتوح، حيث يتم تثبيت عمود الكاشطة المطاطية على محطة التركيب والتصحيح بزاوية مائلة إلى محطة الطباعة. ولذلك، فإن استبدال وتنظيف الكاشطة المطاطية يصبح أمراً يسيراً. كما أنه من السهل أيضًا إضافة الحبر وتنظيف ألواح طباعة الشاشة، ويمكن أيضًا سحب الإطار الداعم لألواح الشاشة بزاوية مائلة لتحقيق سهولة التنظيف. ولا يلزم إعادة التموضع بعد هذه الحركة.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

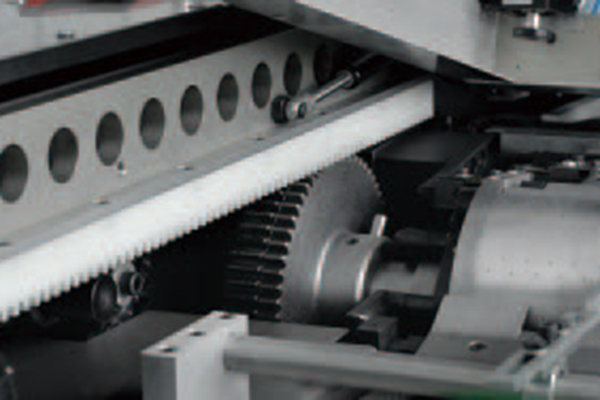

    2. يتم تشغيل الحركة المتزامنة للوح طباعة الشاشة والأسطوانة بواسطة حامل نايلون متين وترس فولاذي، حيث يضمن الترس عدم وجود خطأ في الحركة أو خطأ في التتبع بين التروس والحامل حيث أن المكونات مشكّلة بدقة. لذلك، سيمنع ذلك التآكل بشكل ملحوظ، مما يطيل من عمر خدمة الماكينة.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

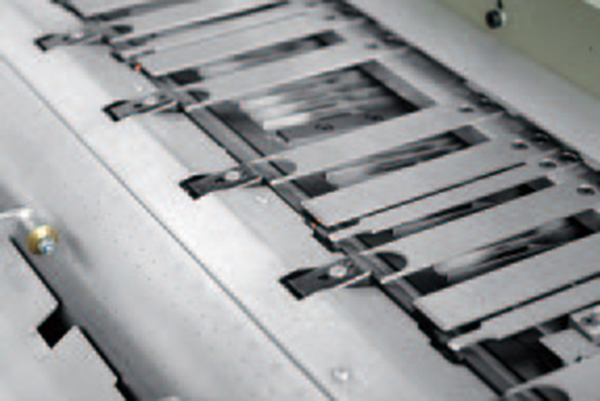

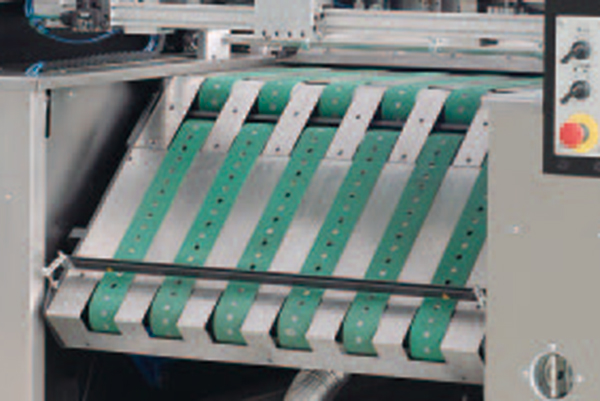

    2. نظام تفريغ المواد: يمكن لهذا النظام أن يضمن نقل المواد بدون حدوث بقع أو لطخ من عمليات الطباعة إلى عمليات التجفيف اللاحقة. وبالنسبة لجهاز الطي السفلي: فيمكنه تحقيق سهولة تنظيف اللوح والكاشطة المطاط وجمع الحبر وتركيب المكشطة وتفكيكها.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

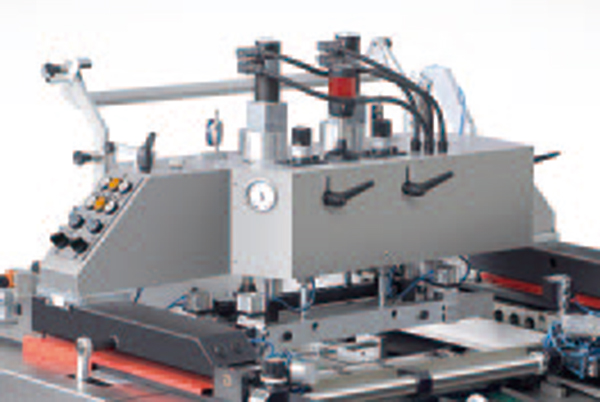

    2. تعتمد هذه الماكينة نظام كاشط ثقيل ودقيق للغاية، حيث يمكن ضبط ضغط الكاشطة النازل للكاشطة مسبقًا. كما يمكن التحكم في موضع الكاشطة، ليكون ضغط الكاشطة المطاطية ثابتًا بعد المعايرة مباشرةً بحيث يمكن التحكم في سماكة طبقة الحبر بدقة. ونتيجة لذلك، يمكن تحقيق عمل مثالي وموحد للطابعة.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

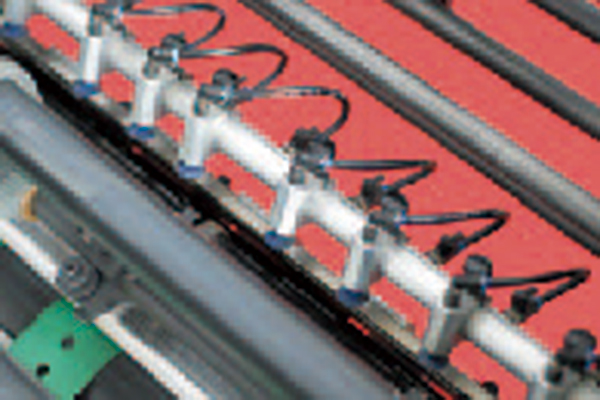

    2. تم تجهيز وحدة التغذية بالشفط (بالسحب) الأمامية بنظام شفط بواسطة الهواء في الواجهة الأمامية، بحيث لا يحدث أي خدش على سطح مادة الطباعة الحساس أثناء تغذية المواد. وهذا الجهاز مناسب لطباعة الورق الرقيق والأغشية وبعض مواد الطباعة الأخرى التي يمكن أن تولد كهرباء ساكنة ويمكن خدشها بسهولة. حتى بالنسبة لمهام الطباعة متعددة الألوان، لن يتعرض سطح مادة الطباعة للخدش.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

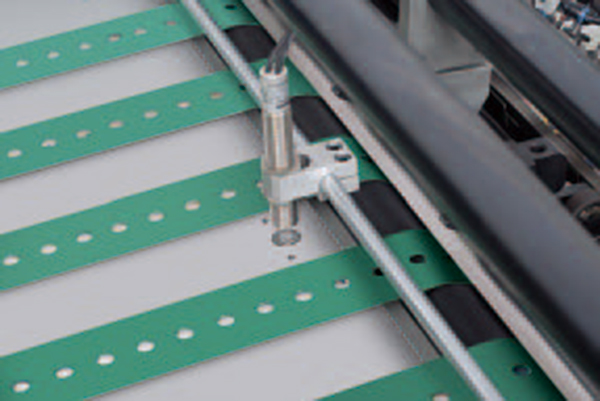

    2. تم تجهيز هذه الطابعة بنظام كهروضوئي مضاد للتداخل الكهروضوئي يمكنه مراقبة المواد دون ربطها، بحيث لا يتم خدش مواد الطباعة.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

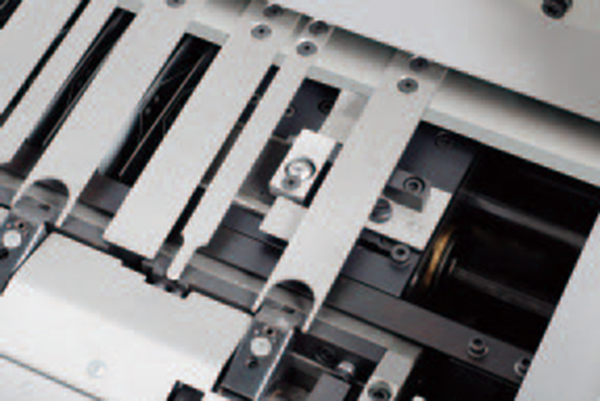

    2. تعتمد هذه الماكينة نظام التوجيه الجانبي الفراغي المدعوم من خلال تحديد موضع الألياف البصرية للتوجيه الجانبي وبالتالي ضمان تحديد الموضع بدقة وموثوقية. وفي الوقت نفسه، يمنع النظام حدوث أي أثر لعملية سحب الموجه الجانبي وتحديد المواضع بشكل فعال.

    1. آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72

    2. تتميز هذه الماكينة بأخاديد أسطوانية فريدة من نوعها، بحيث يمكن ضبط المسافة بين الشاشات حتى نحو 0، وهذا بالتالي يحقق دقة عالية ولن يسبب تشوه الشاشة وإن حدث فلن يكون إلا بنسبة ضئيلة جداَ جداً، مما يضمن دقة أشكال الطباعة.

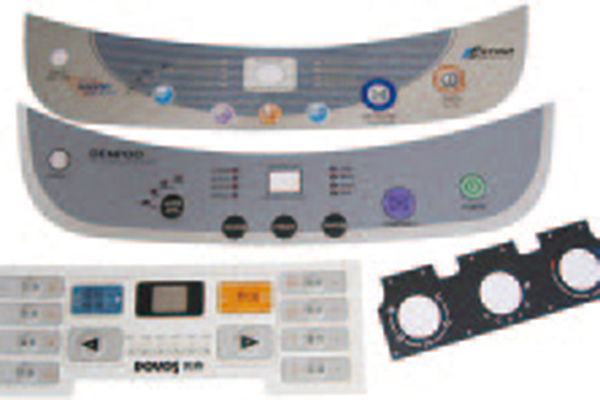

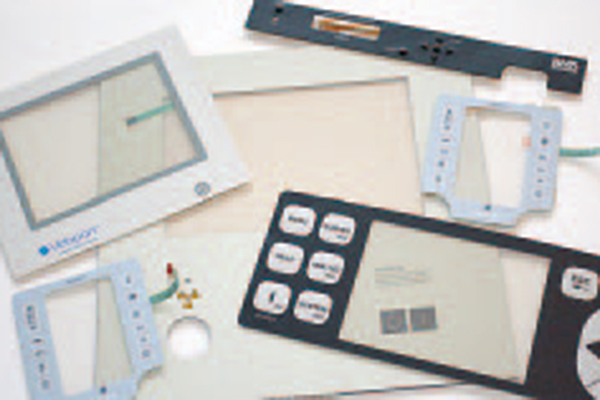

صور العينة
  • آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72
  • آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72
  • آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72
  • آلة طباعة الشاشة الحريرية الأسطوانية بنظام التوقف الآلي، سلسلة TC-72
