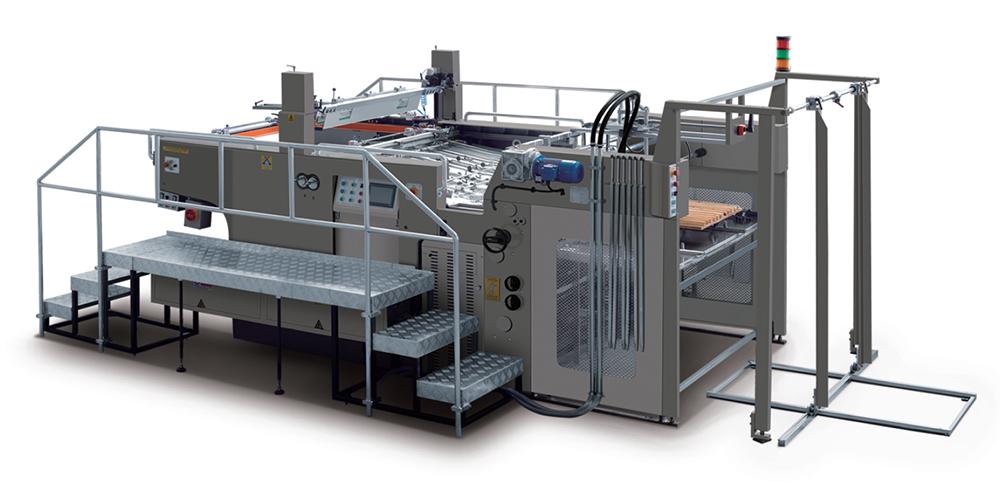

JB-1050AG
ماكينة طباعة بالشاشة الحريرية
تم تصميم وإنتاج ماكينة طباعة سلك سكرين موديل JB-1050AG بشكل مستقل من قبل شركتناJinbao بعد عملية تطوير وتحسين وثورة في تكنولوجيا الطباعة الحريرية، حيث تُعد هذه الآلة مصصممة خصيصاً للطباعة الحريرية لمجالات عدة من بينها أوراق ومواد التغليف وكذلك على السيراميك والزجاج وأوراق الزينة المزخرفة وعلى لوحات الإشارات واللافتات والطباعة على الأجهزة الإلكترونية وفي طباعة الإعلانات التجارية والطباعة على الملابس باستخدام النقل الحراري.
فضلاً عن ذلك، تم تزويدها بتكنولوجيا عالية التفوق مما ساعد في زيادة كفاءة إنتاجها لتصل إلى سرعتة الطباعة فيها إلى 4000 ورقة بالساعة. وبالإضافة غلى ذلك، تتميز هذه الآلة بنظام تلقيم لا يتوقف متوازياً كذلك مع نظام تسليم لا يتوقف وبتكنولوجيا عالية التقدم لتنهي بذلك التقليد القديم لبعض الآلات التي تتطلب تلقيم يدوي، وهذا ساعد كثيراً في توفير الوقت المستخدم لعملية التلقيم والتسلم، وبنفس الوقت تضاعفت كفاءة الآلة ككل بنسبة تتجاوز 30 بالمائة.
فعلياً، تستخدم هذه الآلة بشكل عام بالاشتراك مع ماكينة معالجة بالأشعة فوق البنفسجية موديل 1050XHG وجهاز وحدة التبريد موديل 1050XHSL وجهاز تكديس الورق موديل 1050SG لتشكل بذلك خط طباعة متكامل يعمل بشكل أكثر تناسق وأكثر كفاءة ودقة.
| الموديل |
|
| أقصى قياس للورقة | 1050×750mm2 |
| أدنى قياس للورقة | 560×350mm2 |
| المسافة القصوى للطباعة | 1050×750mm2 |
| قياس إطار الشاشة | 1300×1170mm2 |
| أقصى إرتفاع للرصة | 900mm |
| وزن الورقة | من 90 إلى 420 جرام لكل متر مربع |
| دقة الطباعة | 0.10mm |
| هامش الورقة | أقل من 10 ملم |
| سرعة الطباعة | من 800 إلى 4000 ورقة بالساعة |
| الطاقة | 11.3كيلو واط |
| مزود الطاقة | 3P~380V/50Hz |
| الوزن الكلي | 6500كيلوجرام |
| الحجم الكلي (الطول ×العرض×الإرتفاع) | 6700×3060×2060mm3 |
-
-
-

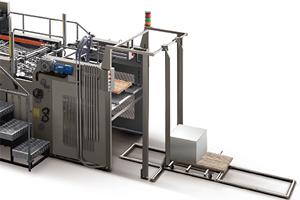

جهاز تلقيم لا يتوقف
يعمل جهاز التلقيم المتواصل بشكل أوتوماتيكي بالتناسق مع عربة التكديس وبرامج أخرى فرعية في نظام التلقيم مما يساعد في توفير الوقت وتحسين كفاءة الإنتاج بنسبة تتجاوز 30 بالمائة. وفضلاً عن ذلك، تم تصميم جهاز التلقيم ليكون مرتفع نسبياً من أجل ضمان مواكبة إرتفاع أي حمل أو تعبئة عليه.
-
-
-
-

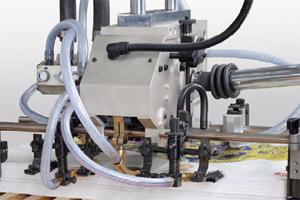

رأس تغذية طباعة الأوفست
تم تزويد رأس التغذية بفتحتين تلقيم وفتحتين شفط وتسليم الورق مما يعطي الآلة نسبة استقرار عالية في الأداء ويُمكنها من فصل الورق بفعالية، وهذه الميزة جعلت الآلة مناسبة لطباعة كل الأوراق ذات السماكة المختلفة ( ويمكن أيضاً تزويد الآلة بجهاز نفخ (plasma blower)للتعامل مع الأوراق التي تحتوي على كهرباء ساكنة بنسبة عالية).
-
-
-
-

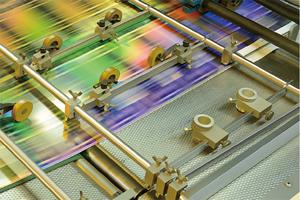

لوحة تسليم مصنوعة من ألواح حديد الصاج المبزر
اُستخدم ألواح حديد الصاج المبزر في أسطح لوحات النقل في الآلة بما في ذلك لوحة التلقيم ولوحة التسليم، حيث تتميز هذه الألواح الفولاذية بأن سطحها محبب (مبزر أو منقوش بحبوب تشبه حبات الرز) وبأنها مقاومة للصدأ، وقد مكنتها هذه الميزة من تقليل نسبة قوة الإحتكاك وتآكل السطح من 30 بالمائة إلى 70 بالمائة وهذا بالتأكيد يساعد في إطالة عمر الآلة في الخدمة.
-
-
-
-

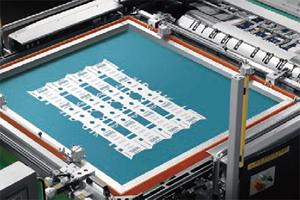

جهاز سحب إطار الشاشة
إن عملية سحب إطار الشاشة لا تسهل فقط عملية إدخال أو إدراج الورق وضبط التلقيم فحسب، بل يتعدى ذلك إلى التسهيل في عملية تنظيف الأسطوانة وإطار الشاشة بشكل أسرع وأكثر أماناً. كما تم تزويد الإطار بحوض للحبر المتساقط لكي يمنع تسرب الحبر وهدره.
-
-
-
-

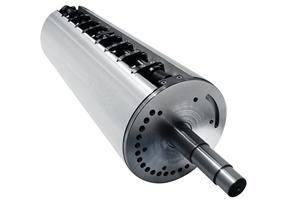

أسطوانة الطباعة
تم خفض وزن أسطوانة الطباعة بنسبة 28 بالمائة بينما في الوقت نفسه تضاعفت قوتها ونسبة دقتها، وهذا قد ساعد بشكل كبير في التقليل من الإهتزاز أثناء عملية التشغيل وضاعف كذلك من نسبة استقرار الآلة مما أسهم بشكل أكبر في إطالة عمر الآلة في الخدمة.
-
-
-
-

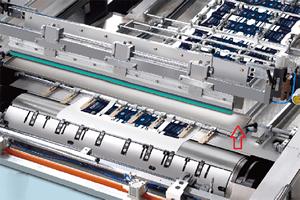

نظام ممسحة هوائي مع جهاز حفظ الضغط
يتم التحكم بعملية رفع وخفض الممسحة المطاطية وقضيب التدفق (القضيب المغمور) بواسطة كامتين (حدبتين)، حيث تم تزويد الممسحة بضغط هوائي محفوظ في الجهاز مما يجعل الصورة المطبوعة أكثر وضوحاً ويجعل طبقات الحبر أكثر تناسقاً ويضاعف نسبة الدقة في الطباعة.
-
-
-
-

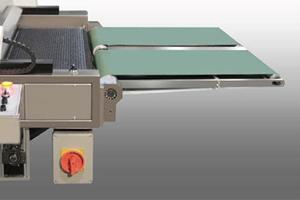

لوحة تسليم تُرفع بالهواء المضغوط
تعمل هذه اللوحة على حماية الآلة في منطقة حامل تسليم الورق التي تعبر من خلالها. وتتميز بوجود ناقل بسير من طبقيتين حيث يعمل الناقل على حماية الورق من أن تُمزق أطرافها بواسطة السير. الجدير بالذكر أن عملية التحكم هي عن طريق الضغط الهوائي مما يسهل بعملية الطي التي تجعل استخدام الآلة سهل جداً.
-
-
-
-

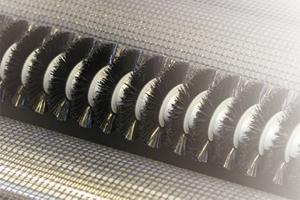

جهاز نقل بالسير الشبكي
توجد فرشاة دوارة بين مجموعات متعددة من السيور الشبكية المتوازية حيث تعمل هذه الفرشاة بشكل متوازي مع السيور مما يساعد بشكل فعال على حماية الورق من التساقط وكذلك تقلل من نسبة النفايات أو الفضلات.
-
يتم تزويد ماكينة الطباعة الحرارية موديل 1050AG بماكينة معالجة بالأشعة فوق البنفسجية UV وجهاز تكديس الورق الأوتوماتيكي ومعدات تكميلية أخرى لتشكل بذلك خط طباعة حريرية متكامل ومتسم بالكفاءة العالية والدقة المتناهية.
- يمكن ملئ تجويف مصباح الأشعة فوق البنفسجية بالكامل ويفضل عمل ذلك قبل وقت التوقف عن العمل لكي تسرع من خفض درجة حرارة غطاء المصباح وتوفر وقت الانتظار.
- تم صنع غطاء المصباح من ورق الألمنيوم الإنعكاسي حيث تدور مرة واحدة مما تعطي إنعكاس عالي الدقة وتوفر الطاقة. فضلاً عن ذلك، لا يمكن خدش سطح الألمنيوم بسهولة حيث يتمتع بصلابة عالية ويتميز كذلك بمقاومته للتأكسد وهذا يضمن استخدام طويل الأمد لصندوق أو غطاء المصباح.
- تم تزويد كل مجموعة من المصابيح بنظام مستقل لتبديد الحرارة مما يعمل بشكل فعال على خفض درجة الحرارة داخل أغلفة المصابيح كاملة.
- تُزود السيور الشبكية في ماكينة المعالجة بالأشعة فوق البنفسجية بجهاز تصحيح أوتوماتيكي ولا تتطلب الحاجة إلى الضبط أو التعديل اليدوي المتكرر، وهذه الميزة بدورها تعمل على إطالة عمر الآلة في الخدمة كما تعمل كذلك على تسهيل الاستخدام.
| الموديل |
|
| السرعة القصوى | 60 متر بالدقيقة |
| طاقة الأشعة فوق البنفسجية | 7.2KW×1pcs×3choice |
| 8.8kW×2pcs×3choice | |
| طاقة المصباح المتجعدة | 80W×3pcs×2choice |
| عرض الصلابة الفعالة | 1100mm |
| طاقة محرك النقل | 400 واط ×2 |
| محرك الامتصاص | 1.1 كيلو واط ×2 |
| طاقة نافح الأشعة فوق البنفسجية | 0.55 كيلو واط ×3 |
| الوزن الكلي | حوالي 2300 كيلوجرام |
| الحجم الكلي (الطول ×العرض×الإرتفاع) | 6080×1700×1700mm3 |
| الموديل |
|
| السرعة القصوى | 60 متر بالدقيقة |
| طاقة محرك النقل | 200 واط |
| درجة الحرارة الأدنى لتجويف وحدة التبريد | 15°C |
| طاقة جهاز تبريد الماء | 2.2 كيلو واط (3HP) |
| طاقة المروحة | 1.1 كيلو واط |
| الوزن الكلي | 730 كيلوجرام+ 170 كيوجرام |
| الحجم الكلي (الطول ×العرض×الإرتفاع) | 2100×2400×1580mm3 |
تم إعادة تصميم جزء التلقيم في جهاز تكديس الورق وتزويده بصفيحة تم تثبيتها من التحت لكي تستوعب وتنفذ عملية التسليم بدون توقف. علاوة على ذلك، تستطيع الآلة استيعاب وتنفيذ كل العمليات بدون توقف في كل أجزاء الآلة نظراً لتناسقها بماكينة الطباعة الرئيسية مما يساعد على توفير الوقت والجهد. بالإضافة إلى ذلك، تم تزويد جهاز تكديس الورق بخدمة الاتصال عبر شبكة النت مما يسمح بالتحكم بآلة الطباعة الرئيسية عن بعد وهذا يجعلها أكثر أريحية وأكثر سهولة في التشغيل.
| الموديل |
|
| الحجم الأقصى للورقة | 1100×750mm2 |
| الحجم الأدنى للورقة | 350×250mm2 |
| إرتفاع الرصة | 950mm2 |
| السرعة القصوى | 4200 ورقة بالساعة |
| الطاقة | 0.92 كيلو واط |
| مزود الطاقة | 3P~380V/50HZ |
| الوزن الكلي | 700كيلوجرام |
| الحجم الكلي (الطول ×العرض×الإرتفاع) | 2700×2050×2750mm3 |
